储罐知识你了解多少

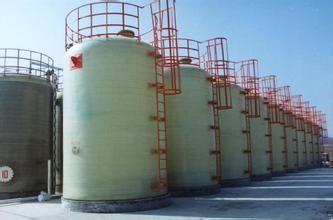

立式储罐
大型立式储罐可以存储较大量的液体介质,如原料(乙醇、正丁醇、辛醇等)、成品(丙烯酸、丙烯酸乙酯等)。
小型立式储罐主要作为中间产品罐。
锥顶储罐
自支撑锥顶罐其锥顶荷载靠锥顶板周边支撑在罐壁上,储罐容量一般小于1000m3。
1-锥顶板,2-中间支柱,3-梁,4-承压圈,5-罐壁,6-罐底
支撑式锥顶其锥顶荷载主要靠梁或者檀条及柱来承担,其储罐容量可大于1000m3。
锥顶罐制造简单,耗钢量大,顶部气体空间小。而且自支撑锥顶不适用于有不均匀沉陷的地基或者地震载荷较大的地区。除去容量很小的罐外,锥顶罐在国内很少应用,在国外特别是地震很少发生的地区使用较多。
拱顶储罐
拱顶储罐的罐顶类似于球冠形的封头。这类罐可以承受较高的饱和蒸汽压,蒸发损耗较少,耗钢量和罐顶气体空间都优于锥顶储罐。
网壳顶储罐
球面网壳顶的主体是一个与罐壁相连并置于罐顶钢板内单层球面网壳,类似于近代大型体育馆屋顶的网架结构。
伞顶储罐
自支撑伞形顶是自支撑拱顶的变种,其任何水平截面都具有规则的多边形。
罐顶荷载靠伞顶支撑于罐壁上,其强度接近于拱形顶,但安装较容易,因为伞形板仅在一个方向弯曲。这类罐在美国、日本应用较多,在我国很少采用。
外浮顶储罐
罐的浮动顶(简称浮顶)漂浮在储液面上。浮顶与罐壁之间有一个环形空间,环形空间内装有密封元件,浮顶与密封元件一起构成了储液面上的覆盖层,随着储液上下浮动,使得罐内的储液与大气完全隔开,减少介质储存过程中的蒸发损耗,保证安全,并减少大气污染。
单盘式浮顶:由若干个独立舱室组成环形浮船,其环形内侧为单盘顶板。单盘顶板底部设有多道环形钢圈加固。其优点是造价低、好维修。
双盘式浮顶:由上盘板、下盘板和船舱边缘板所组成,由径向隔板和环向隔板隔成若干独立的环形舱。其优点是浮力大、排水效果好。
